│  DÀN LẠNH GIẤU TRẦN  │ ────►  │ KHỚP NỐI MỀM CANVAS  │ ────►  │ CÔN ĐẦU MÁY TIÊU ÂM     │ ────►  │ TUYẾN ỐNG GIÓ CHÍNH   │ ────►  │ CỬA GIÓ THỔI / HỒI   │
│   (FCU / VRV / VRF)  │        │ (Ngắt rung chấn máy) │        │ (Dập sóng âm & đổi diện)│        │ (Hoặc Hộp chia gió)   │        │ (Phòng ngủ / Khách)  │
└──────────────────────┘        └──────────────────────┘        └─────────────────────────┘        └───────────────────────┘        └──────────────────────┘

🔊 Vì Sao Bắt Buộc Phải Xử Lý Tiêu Âm Ngay Tại Đầu Máy?

• Triệt tiêu tiếng ồn cơ học: Tiếng rít từ động cơ điện và tiếng chém gió tốc độ cao của cánh quạt lồng sóc (Sirocco fan) phát ra rất mạnh ngay tại khoang máy.
• Hạn chế tiếng ồn khí động: Không khí bị quạt nén đẩy ra khỏi cổ máy với vận tốc cao thường tạo nên các vùng xoáy khí cục bộ sinh ra tiếng ù rền khó chịu.

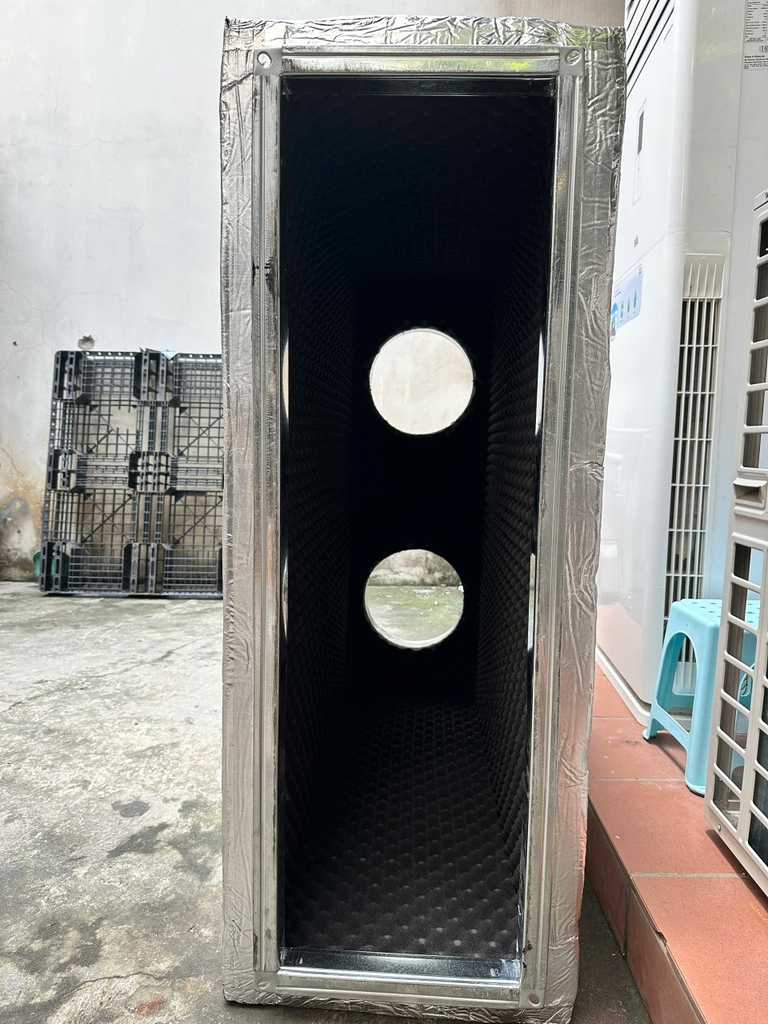

• Ngăn chặn hiện tượng dội âm (Reverberation): Nếu lắp ống tôn trơn thông thường, sóng âm sẽ va đập và dội lại liên tục trong lòng ống tôn, truyền thẳng tới cửa gió phòng ngủ. Lớp bông tiêu âm trong lòng côn sẽ hấp thụ trực tiếp các bước sóng âm này ngay khi vừa thoát ra khỏi dàn lạnh.

1. Không thu hoặc mở góc côn quá gấp: Góc nghiêng chuyển tiếp lý tưởng phải nằm trong khoảng ≤ 15° – 30° để luồng không khí không bị tách dòng sinh ra các điểm xoáy quẩn gây ồn.
2. Bảo toàn tiết diện thông khí hữu dụng: Tiết diện hình học trong lòng côn sau khi trừ đi độ dày 2 bên lớp bông tiêu âm vẫn phải đạt vận tốc gió tiêu chuẩn thiết kế (v ≤ 3.5 – 5 m/s).
3. Chiều dài côn tiêu âm hợp lý: Chiều dài tiêu chuẩn từ 400 mm đến 800 mm để luồng âm thanh có đủ quãng đường tiếp xúc và bị triệt tiêu mà không chiếm quá nhiều khoảng trần hẹp.
4. Độ nhẵn bề mặt trong lòng ống: Tôn đục lỗ và lớp vải bảo vệ được căng phẳng phiu, mí ghép chìm giúp giảm thiểu tối đa hệ số ma sát cục bộ của dòng khí.
5. Tính toán tương thích cột áp máy: Phối hợp kiểm tra dải áp suất tĩnh ngoài (ESP) của dàn lạnh (thấp, trung bình hay cao áp) trước khi chọn độ dày bông 25 mm hay 50 mm.

• 1. Model dàn lạnh chính xác (hoặc kích thước miệng máy: Rộng W1 × Cao H1 mm).

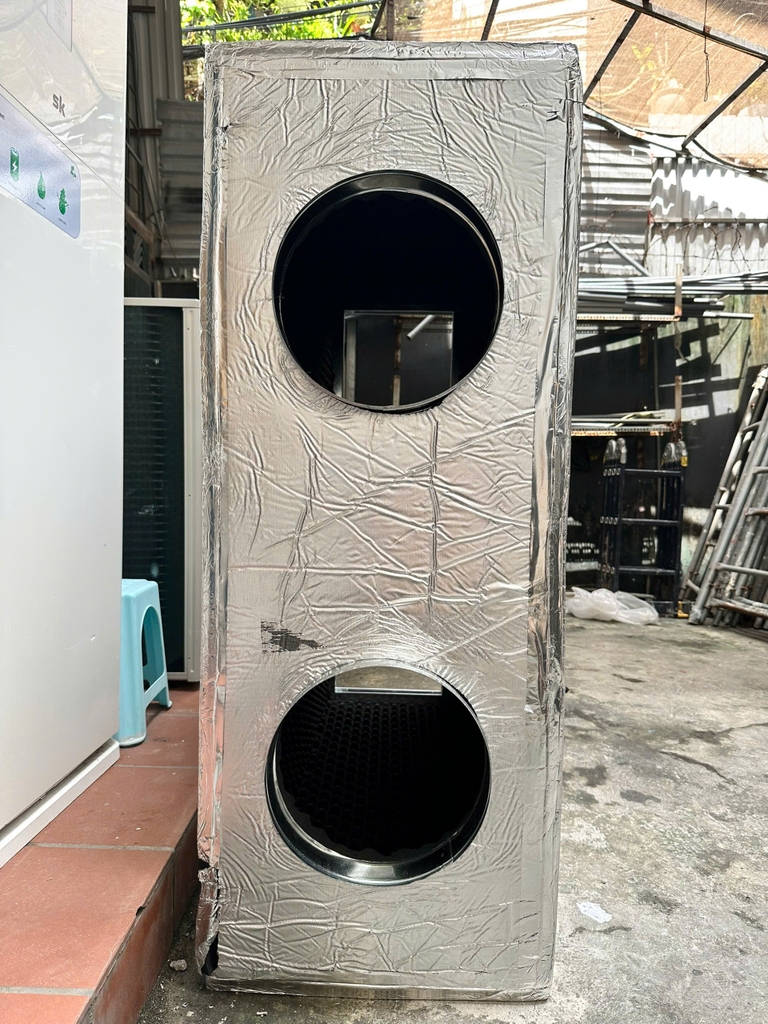

• 2. Kích thước tuyến ống gió kết nối đầu ra (Rộng W2 × Cao H2 mm, hoặc số lượng/kích thước cổ tròn Ø).
• 3. Chiều dài côn mong muốn (thông thường từ 400 mm – 800 mm tùy khoảng trần).
• 4. Vị trí lắp đặt: Côn đầu cấp gió lạnh hay côn đầu hút gió hồi.
• 5. Loại vật liệu tiêu âm: Bông khoáng Rockwool, Bông thủy tinh Glasswool hay Cao su lưu hóa; độ dày 25 mm hay 50 mm.
• 6. Kiểu kết nối bích: Bích TDC, nẹp C hoặc bích thép V; yêu cầu may sẵn khớp mềm Canvas hay dán bảo ôn ngoài.

⚠️ NHỮNG LỖI SAI KỸ THUẬT NGUY HIỂM CẦN TRÁNH KHI THI CÔNG CÔN TIÊU ÂM

• Thu côn quá ngắn, góc côn quá dốc: Cố tình làm côn ngắn dưới 300 mm với góc thu lớn sẽ bóp nghẹt dòng khí, gây tiếng rít gió xé rách tai còn lớn hơn khi chưa lắp tiêu âm.
• Không có lớp vải bảo vệ chống bay sợi: Để bông thủy tinh/bông khoáng tiếp xúc trực tiếp với luồng khí gió sẽ khiến các sợi bụi bông li ti phát tán vào phòng, cực kỳ độc hại cho đường hô hấp của gia đình.

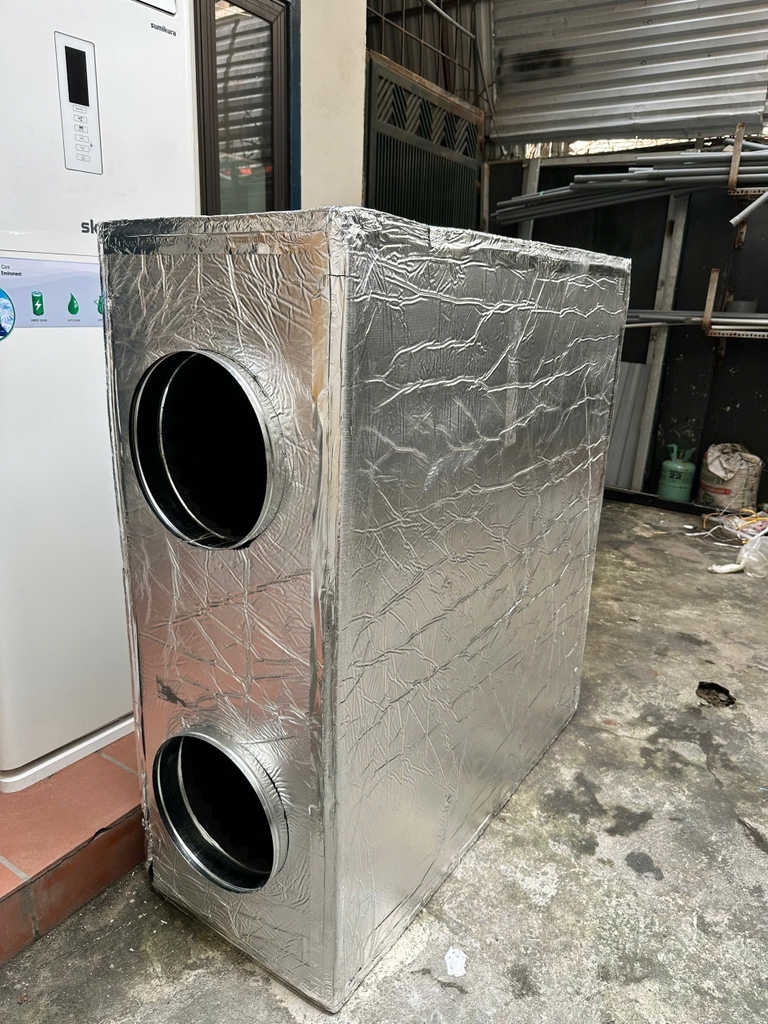

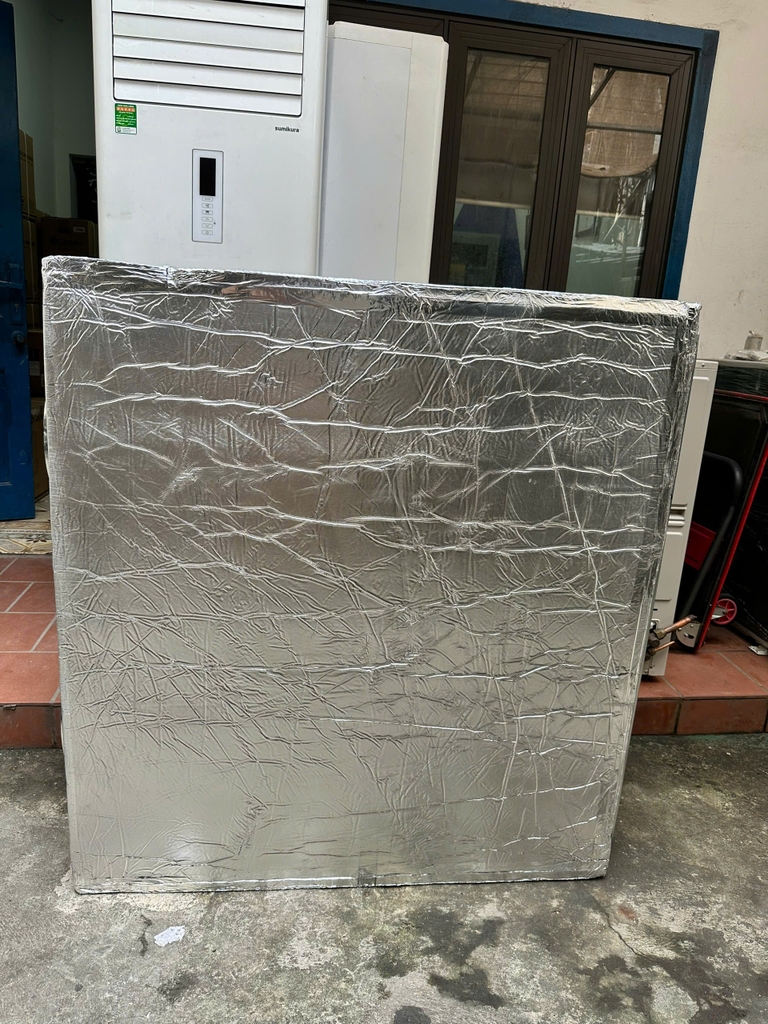

• Bỏ qua bọc bảo ôn cách nhiệt bên ngoài vỏ tôn: Côn đầu cấp dẫn luồng khí lạnh 12°C – 16°C. Nếu vỏ ngoài không được bọc bảo ôn cách nhiệt kín khít, hiện tượng ngưng tụ đọng sương sẽ xảy ra ngay lập tức làm ố mốc, sập trần thạch cao.
• Bắt vít cứng trực tiếp máy vào côn tiêu âm: Triệt tiêu hoàn toàn tác dụng của khớp mềm Canvas, làm rung chấn cơ học của motor dàn lạnh truyền trực tiếp vào hệ thống trần thạch cao.

Q: Có bắt buộc phải lắp côn đầu máy tiêu âm cho điều hòa âm trần nối ống gió không?
A: Rất cần thiết. Dàn lạnh nối ống gió sử dụng quạt áp suất lớn, nếu không xử lý tiêu âm ngay tại đầu máy, tiếng rít quạt gió và rung chấn sẽ truyền thẳng vào phòng ngủ, phá vỡ hoàn toàn sự yên tĩnh ban đêm.

Q: Nên chọn tiêu âm bằng bông khoáng Rockwool hay bông thủy tinh Glasswool?
A: Bông khoáng Rockwool có tỷ trọng cao hơn (40–60 kg/m³), dập âm dải tần trầm tốt hơn và chống cháy chuẩn; trong khi bông thủy tinh Glasswool có giá thành kinh tế hơn, phù hợp cho các công trình có ngân sách vừa phải.

Q: Côn tiêu âm có cần bọc thêm bảo ôn cách nhiệt bên ngoài vỏ tôn không?
A: Có. Đặc biệt đối với côn đầu cấp gió lạnh, việc bọc lớp xốp PE hoặc cao su lưu hóa kín khít bên ngoài là bắt buộc để ngăn chặn tuyệt đối hiện tượng đọng sương làm ố hỏng trần thạch cao.

Q: Thời gian gia công một đơn hàng côn tiêu âm tại DNA HVAC mất bao lâu?
A: Với hệ thống máy móc CNC chuyên dụng tại xưởng, DNA HVAC hoàn thành gia công đơn hàng thông thường chỉ trong vòng 1 – 2 ngày làm việc sau khi chốt kích thước kỹ thuật.

Q: Giá côn đầu máy tiêu âm được tính toán như thế nào?
A: Đơn giá được tính toán minh bạch dựa trên: Kích thước tiết diện miệng máy và ống gió (W × H), chiều dài côn, độ dày tôn, loại vật liệu tiêu âm (Rockwool / Glasswool / Cao su lưu hóa), kiểu bích kết nối và phụ kiện may sẵn Canvas kèm theo.

Cơ Điện Lạnh DNA (DNA HVAC) sở hữu xưởng gia công cơ khí ống gió chuyên sâu, trang bị máy móc chấn mí, bẻ góc, đục lỗ CNC hiện đại tại TP. Hồ Chí Minh:

• Đo đạc, lên bản vẽ chi tiết 2D/3D chuẩn xác theo đúng model máy và hiện trạng dầm trần công trình.
• Gia công chuẩn cơ điện: Tôn kẽm đúng độ dày, lớp vải thủy tinh bọc kín chống bay sợi đạt chuẩn y tế, mí ghép kín khít 100%.
• Tư vấn giải pháp âm học đồng bộ (Côn đầu máy tiêu âm + Tiêu âm đường ống chính + Hộp tiêu âm cửa gió).
• Hỗ trợ đo kiểm lưu lượng gió và độ ồn âm thanh thực tế (dB) bằng thiết bị chuyên dụng sau khi hoàn thiện bàn giao.
