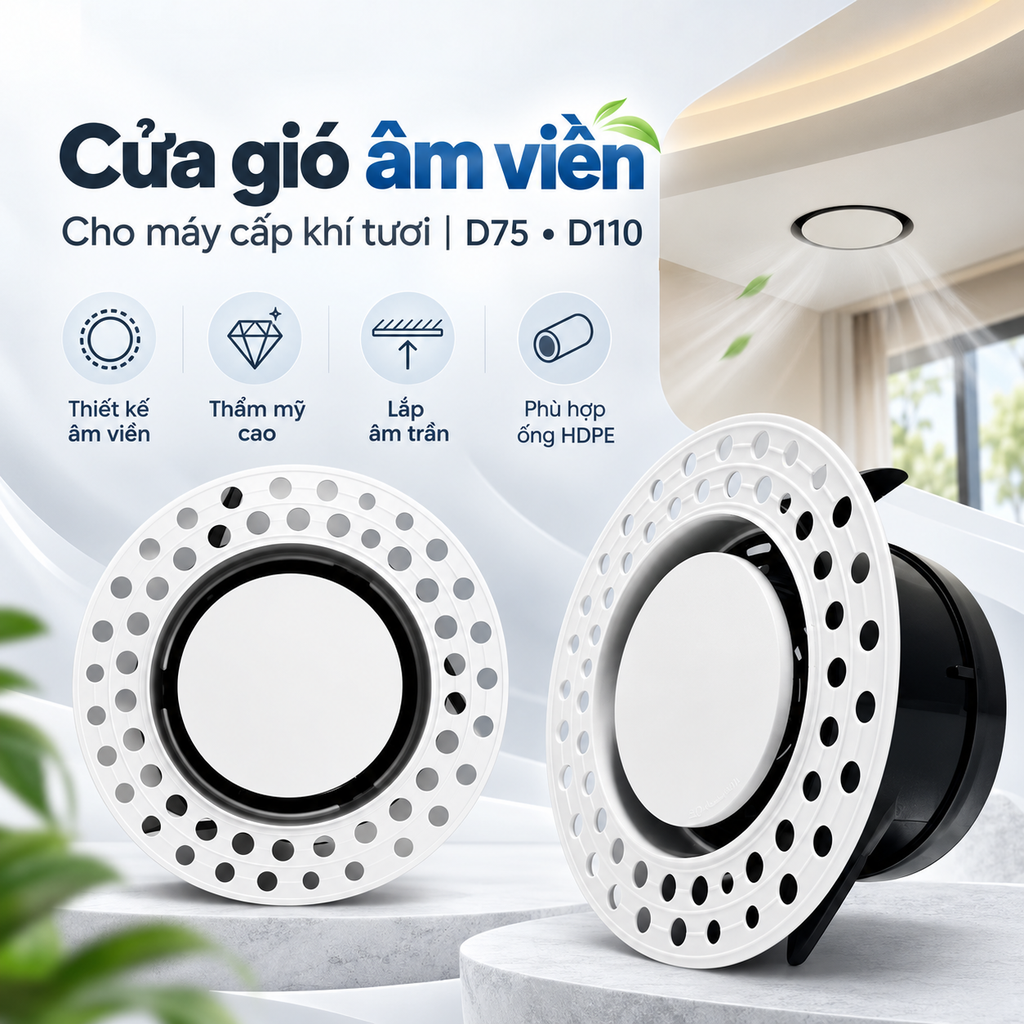

Cửa Gió Tròn ABS Âm Viền Cho Ống HDPE D75/D110mm (Giải Pháp Liền Trần Thẩm Mỹ Cao Cấp)
Khám phá dòng cửa gió tròn ABS âm viền đĩa phẳng chuyên dụng cho hệ thống máy cấp khí tươi ống HDPE D75 và D110: Cấu tạo giấu viền chìm trần thạch cao tinh tế, nhựa ABS nguyên sinh chống ố vàng, luồng gió khuếch tán êm dịu, nâng tầm thẩm mỹ liền khối cho căn hộ cao cấp và biệt thự.
Kiểu hoàn thiện: Âm viền giấu chìm trần thạch cao
Kích thước ống kết nối: Ống HDPE D75 • D110
Chất liệu thân vỏ: Nhựa ABS nguyên sinh chống UV
Hình thái thiết kế: Mặt đĩa tròn phẳng tinh xảo
Trong xu hướng thiết kế nội thất hiện đại tại các căn hộ cao cấp, Penthouse hay biệt thự sang trọng, những chi tiết cơ điện thô lộ viền trên bề mặt trần thạch cao thường làm giảm đi đáng kể giá trị thẩm mỹ tổng thể của không gian. Để khắc phục triệt để vấn đề này, dòng cửa gió tròn ABS âm viền (hay còn gọi là cửa gió âm viền, cửa gió đĩa tròn âm trần) ra đời như một bước đột phá về phụ kiện hoàn thiện cơ điện lạnh, mang lại sự kết hợp hài hòa tuyệt đối giữa công năng lưu thông không khí và vẻ đẹp kiến trúc đỉnh cao.

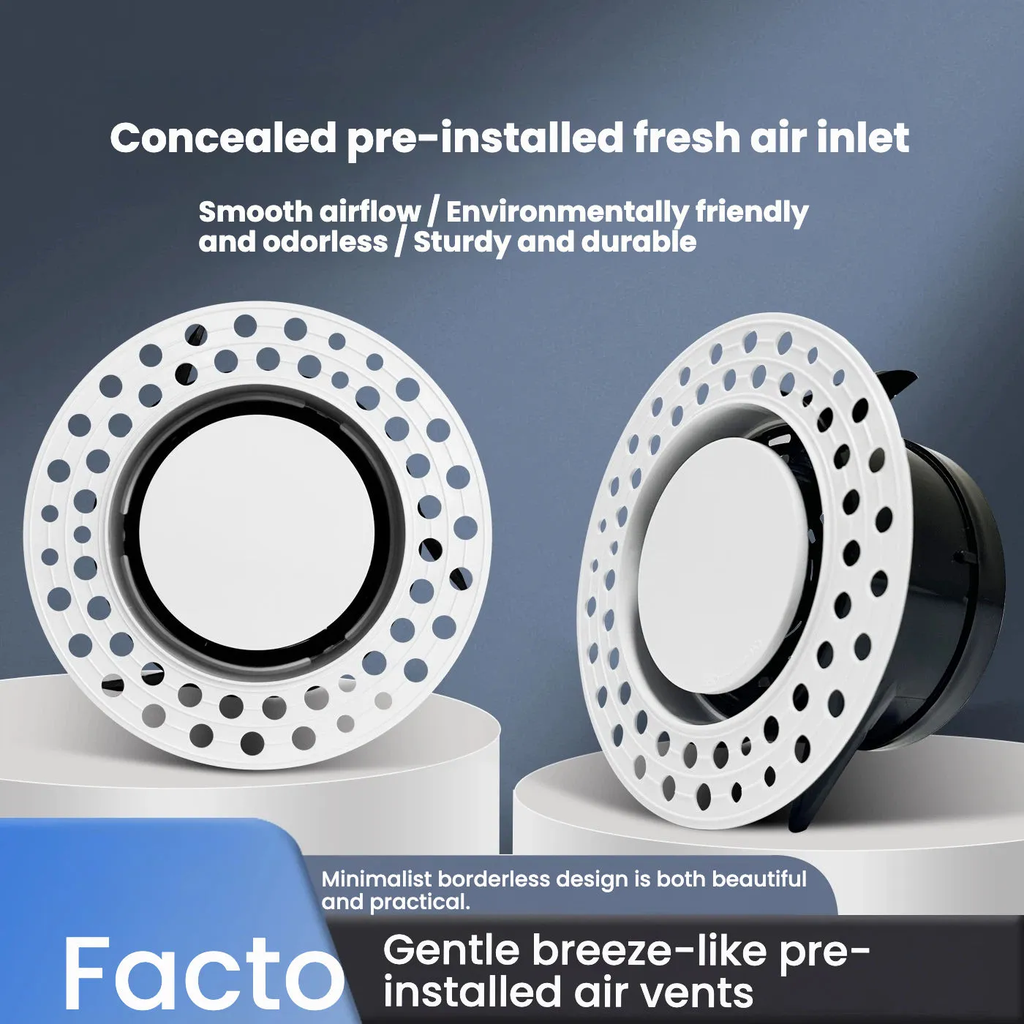

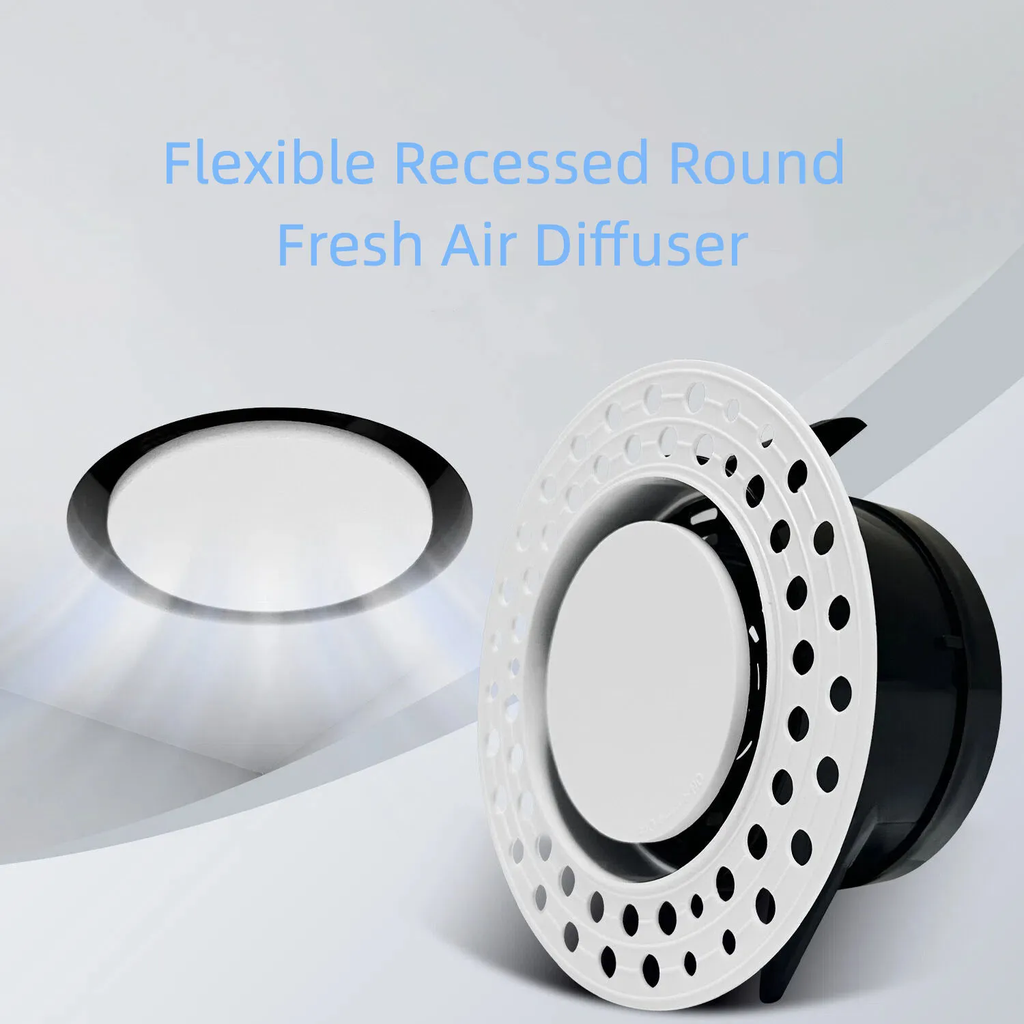

Khác biệt hoàn toàn với các dòng miệng gió truyền thống có phần gờ ốp đè nổi lên mặt phẳng trần, cửa gió âm viền được cấu tạo thông minh với phần khung viền ngoài được xử lý chìm hoặc ẩn sâu vào kết cấu trần thạch cao. Sau khi đội ngũ thợ sơn bả hoàn thiện, sản phẩm chỉ để lộ ra một mặt đĩa tròn phẳng tinh xảo cùng khe thoát khí thanh mảnh chạy xung quanh, tạo cảm giác trần nhà liền mạch, không tì vết. Cơ Điện Lạnh DNA (DNA HVAC) cung ứng đồng bộ 2 quy cách chuẩn gồm D75 (mã H080036) và D110 (mã H080037), bảo đảm khả năng ăn khớp kín khít 100% với hệ sinh thái tuyến ống gió gân HDPE 2 lớp kháng khuẩn chuyên dụng.
Các Kích Thước Cửa Gió ABS Âm Viền Tại Kho DNA HVAC
* DNA HVAC niêm yết bảng giá trực tiếp cho 2 phiên bản cửa gió tròn ABS âm viền đĩa cao cấp:
| Mã Sản Phẩm |
Tên Sản Phẩm Cửa Gió |
Kích Thước Ống Kết Nối |
Đơn Giá Niêm Yết |
| H080036 |
Cửa gió tròn ABS âm viền đĩa |
Ống HDPE D75 (Âm viền chìm trần) |
205.000đ / cái |
| H080037 |
Cửa gió tròn ABS âm viền đĩa |
Ống HDPE D110 (Âm viền chìm trần) |
215.000đ / cái |
🏷️ H080036 – Âm Viền D75 (205.000đ / cái)
Chuẩn ống HDPE D75, mặt đĩa phẳng tròn tinh gọn. Lựa chọn hoàn hảo cho các nhánh cấp khí tươi hoặc hút gió hồi cho phòng ngủ gia đình, phòng làm việc cá nhân có diện tích dưới 20 m².
🏷️ H080037 – Âm Viền D110 (215.000đ / cái)
Chuẩn ống HDPE D110, mặt đĩa phẳng tròn sang trọng. Chuyên dụng cho các không gian phòng khách lớn, phòng ngủ master rộng rãi hoặc các nhánh yêu cầu lưu lượng gió tươi cao từ 80 – 150 m³/h.
Bảng Thông Số Kỹ Thuật Chi Tiết
| Thông Số Kỹ Thuật |
Chi Tiết Tiêu Chuẩn |
| Loại sản phẩm |
Cửa gió tròn âm viền (Âm viền chìm trần) |
| Chất liệu cấu tạo |
Nhựa ABS nguyên sinh cao cấp kháng tia UV |
| Kích thước ống kết nối |
D75 / D110 (Tương thích chuẩn ống gió HDPE) |
| Kiểu hoàn thiện |
Âm viền (Giấu khung viền chìm trong tấm thạch cao) |
| Hình dáng & Cấu trúc mặt |
Hình tròn (Mặt đĩa phẳng giấu khe cấp/hút gió xung quanh) |
| Ứng dụng kỹ thuật |
Hệ thống máy cấp khí tươi thu hồi nhiệt ERV/HRV, hệ thống thông gió |
| Đơn vị tính |
Cái (Bao gồm đế âm khung viền và mặt đĩa tròn hoàn thiện) |
Cửa Gió Âm Viền Là Gì?
Cửa gió âm viền là dòng sản phẩm cơ điện lạnh chuyên dụng được thiết kế kỹ thuật đặc thù để toàn bộ phần khung viền cơ khí cố định nằm hoàn toàn ẩn hoặc chìm sâu vào bên trong kết cấu trần thạch cao, thay vì nằm gác đè lên bề mặt trần như các dòng miệng gió truyền thống.

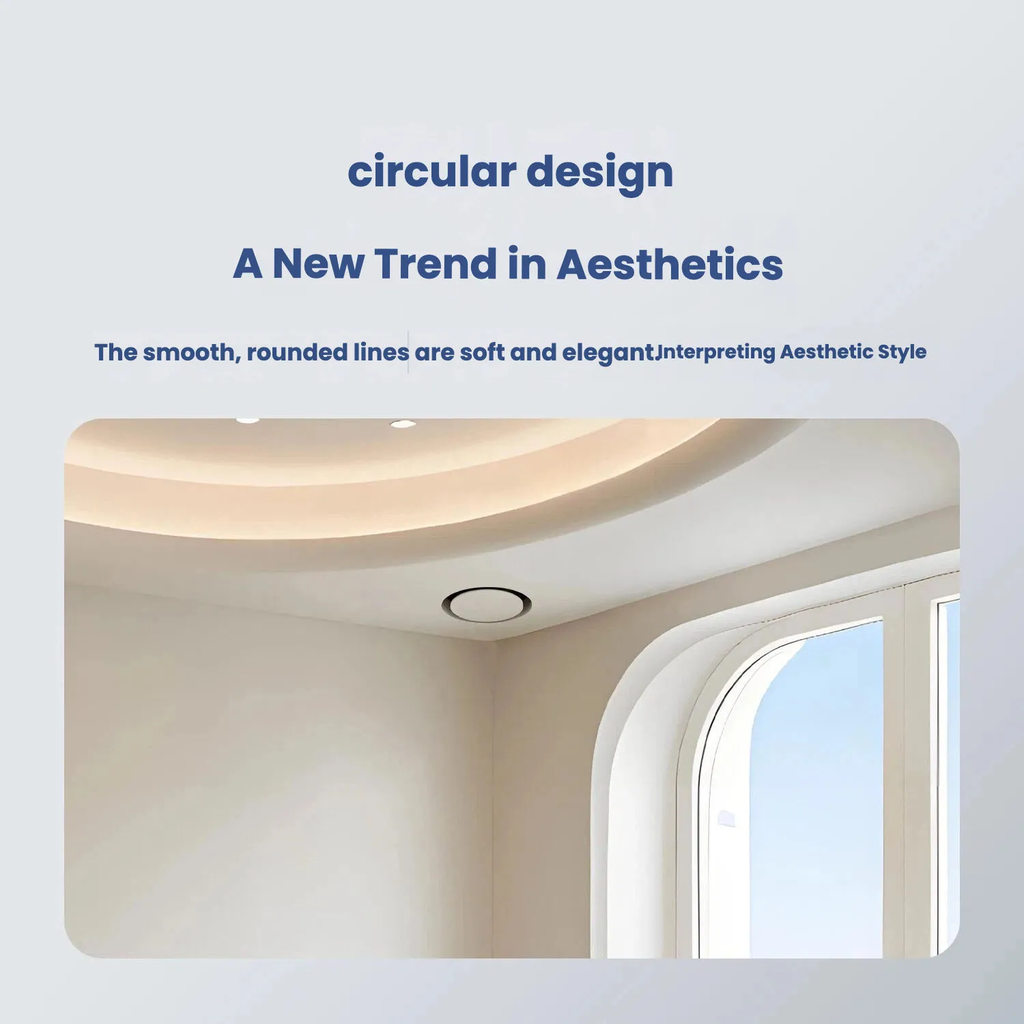

Sau khi đội ngũ thợ thạch cao hoàn tất công đoạn dán lưới chống nứt, bả bột ma-tít và sơn hoàn thiện, phần gờ khung kỹ thuật sẽ hoàn toàn biến mất khỏi tầm mắt. Người nhìn từ sàn nhà hướng lên trần chỉ thấy một mặt đĩa tròn phẳng phiu, thanh lịch cùng khe thoát gió tròn hẹp chạy viền xung quanh. Cấu trúc thông minh này xóa bỏ hoàn toàn cảm giác thô cứng của các thiết bị "ốp nổi", mang lại vẻ đẹp tối giản liền mạch và biến miệng gió thành một điểm nhấn trang trí tinh xảo như các bóng đèn downlight cao cấp.
Ưu Điểm Của Cửa Gió ABS Âm Viền
Dòng cửa gió ABS âm viền tại DNA HVAC được các kiến trúc sư và nhà thầu nội thất cao cấp tin chọn nhờ 4 thế mạnh nổi trội:
✨ 1. Tăng Tính Thẩm Mỹ Vượt Bậc Cho Không Gian
Loại bỏ hoàn toàn phần gờ nhựa nổi thô kệch, tạo bề mặt trần phẳng phiu, liền khối và sang trọng. Đây là tiêu chuẩn thiết kế hoàn thiện bắt buộc tại các căn hộ cao cấp, Penthouse và biệt thự cao cấp chú trọng tính thẩm mỹ nội thất khắt khe.
⚪ 2. Thiết Kế Tròn Gọn, Tối Giản Tinh Tế
Hình thái mặt đĩa tròn phẳng tối giản giúp sản phẩm dễ dàng phối hợp hài hòa cùng hệ đèn chiếu sáng downlight, hệ thống phào chỉ trang trí hoặc khe rèm mà không làm xáo trộn bố cục mặt bằng trần kiến trúc.
🛡️ 3. Chất Liệu Nhựa ABS Nguyên Sinh Bền Bỉ
Chế tạo từ hạt nhựa ABS nguyên sinh chất lượng cao, trọng lượng nhẹ, chống cong vênh cơ học, kháng tia UV không bị ố vàng theo năm tháng và cực kỳ thuận tiện cho việc lau chùi vệ sinh bụi bẩn định kỳ.
🔗 4. Tương Thích Chuẩn Xác Hệ Ống HDPE D75 & D110
Cung ứng đầy đủ 2 quy cách D75 và D110 giúp kỹ sư MEP dễ dàng thiết kế đồng bộ cùng mạng lưới ống gió HDPE 2 lớp kháng khuẩn, đáp ứng từ tuyến gió nhỏ phòng ngủ đến tuyến cấp gió tươi lưu lượng lớn ở phòng khách.
So Sánh Cửa Gió Âm Viền D75 Và D110
| Tiêu Chí So Sánh |
Cửa Gió Âm Viền D75 (Mã H080036) |
Cửa Gió Âm Viền D110 (Mã H080037) |
| Kích thước ống kết nối |
Nhỏ hơn (Chuẩn ống HDPE D75) |
Lớn hơn (Chuẩn ống HDPE D110) |
| Lưu lượng gió đáp ứng |
Thích hợp lưu lượng thấp – trung bình (< 50 m³/h) |
Thích hợp lưu lượng lớn (80 – 150 m³/h) |
| Ứng dụng thực tế theo phòng |
Tuyến nhánh nhỏ, cấp gió phòng ngủ, phòng làm việc |
Tuyến nhánh lớn, cấp gió phòng khách, phòng master rộng |
| Kiểu hoàn thiện |
Âm viền chìm trần thạch cao |
Âm viền chìm trần thạch cao |
| Đơn giá niêm yết |
205.000đ / cái |
215.000đ / cái |
Cửa Gió Âm Viền Khác Gì Cửa Gió Nổi Thông Thường?
| Tiêu Chí Phân Định |
Cửa Gió Thường (Ốp Nổi Truyền Thống) |
Cửa Gió Âm Viền (DNA HVAC) |
| Phần viền ngoài |
Nhìn thấy rõ gờ nhựa nổi cộm đè lên mặt trần |
Được xử lý chìm/ẩn hoàn toàn vào kết cấu trần |
| Tính thẩm mỹ kiến trúc |
Tiêu chuẩn cơ bản, dễ lộ chi tiết cơ điện thô cứng |
Cao cấp, phẳng phiu, giấu mình tinh tế như đèn trần |
| Độ khó hoàn thiện thi công |
Đơn giản (chỉ cần khoét lỗ thạch cao và ốp vào) |
Đòi hỏi thợ thạch cao dán lưới và bả mép viền kỹ càng hơn |
| Ứng dụng phù hợp |
Công trình phổ thông, văn phòng làm việc tiêu chuẩn |
Căn hộ cao cấp, Biệt thự chú trọng hoàn thiện nội thất |
Ứng Dụng Thực Tế Của Cửa Gió Tròn Âm Viền
🛏️ Phòng Ngủ Master & Căn Hộ Cao Cấp:
Cấp dưỡng khí tươi trong lành suốt đêm mà không để lộ các gờ nẹp gây vướng mắt, đem lại giấc ngủ sâu thư thái trong không gian tĩnh lặng.
🏡 Phòng Khách Biệt Thự & Villa Nghỉ Dưỡng:
Tạo điểm nhấn đĩa tròn tối giản, đồng điệu hoàn hảo với hệ thống đèn chiếu sáng trang trí và các bề mặt sơn hoàn thiện cao cấp.
🏢 Showroom & Văn Phòng Hạng A:
Khẳng định chất lượng hoàn thiện cơ điện tinh tế, nâng tầm đẳng cấp không gian làm việc chuyên nghiệp, khơi gợi cảm hứng sáng tạo.
🌿 Phong Cách Minimalism & Scandinavian:
Lựa chọn không thể thay thế cho các phong cách kiến trúc hiện đại, nơi mà mọi thiết bị kỹ thuật cơ điện đều được ưu tiên giấu kín tối đa.
Quy Trình Lắp Đặt Cửa Gió Âm Viền Đúng Chuẩn Kỹ Thuật
Bước 1 – Xác định vị trí: Định vị chính xác tọa độ miệng gió trên bản vẽ trần phối hợp MEP, tránh giao cắt xương trần chính.
Bước 2 – Chọn kích thước: Lựa chọn chuẩn kích thước D75 hoặc D110 căn cứ theo lưu lượng khí tươi thiết kế của từng phòng.
Bước 3 – Chừa lỗ khoét trần: Cắt khoét tấm thạch cao chuẩn xác theo đường kính khung đế âm của cửa gió.
Bước 4 – Kết nối ống HDPE: Nối ống HDPE D75/D110 vào cổ cửa gió qua đầu nối mềm, siết chặt đai cổ dê inox kín khít.
Bước 5 – Cố định phần thân khung: Bắt vít gia cố vững chắc phần thân đế âm vào hệ khung xương xương trần thạch cao.
Bước 6 – Xử lý viền mép trần: Thợ thạch cao tiến hành dán băng lưới sợi thủy tinh chống nứt và bả bột viền quanh mép cửa gió.
Bước 7 – Hoàn thiện sơn bả: Tiến hành xả nhám và sơn phủ hoàn thiện trần nhà đồng bộ cùng bề mặt cửa gió.
Bước 8 – Kiểm tra vận hành: Bật máy cấp khí tươi, đo kiểm tra lưu lượng gió và ấn nhẹ mặt đĩa bảo vệ vào vị trí khóa ngàm.
Lưu Ý Quan Trọng Khi Thi Công Cửa Gió Âm Viền
⚠️ NGUYÊN TẮC THI CÔNG BẮT BUỘC TỪ KỸ SƯ DNA HVAC
Để đạt được độ thẩm mỹ tinh xảo cao nhất và tránh hiện tượng nứt trần về sau, chủ nhà và giám sát công trình cần nắm rõ các nguyên tắc cốt lõi sau:
- Xác định vị trí từ trước khi đóng trần: Tuyệt đối không thể thi công kiểu âm viền sau khi trần thạch cao đã bả sơn hoàn thiện. Vị trí đế âm phải được chốt trước khi thợ bắn tấm thạch cao.
- Phối hợp nhịp nhàng giữa đội HVAC và thạch cao: Thợ điều hòa lắp đặt cố định đế âm và kết nối ống trước; thợ thạch cao tiến hành dán lưới chống nứt và bả phẳng mép viền sau.
- Tránh lắp lệch tâm hoặc lệch cao độ: Đảm bảo đế âm nằm song song tuyệt đối với mặt phẳng hoàn thiện của tấm thạch cao, tránh tình trạng miệng gió bị vặn xéo gây mất thẩm mỹ.
- Kiểm tra độ kín của ống trước khi bả trần: Chạy thử quạt để kiểm tra các khớp nối ống HDPE và đầu nối mềm, đảm bảo không bị rò rỉ khí tươi vào trong khoang trần rỗng.
- Bảo đảm khả năng bảo dưỡng: Sau khi hoàn thiện bả sơn, mặt đĩa tròn phẳng phải tháo/lắp ngàm nhẹ nhàng được để người sử dụng có thể vệ sinh lưới lọc bụi định kỳ.
Hệ Phụ Kiện Kết Hợp Đồng Bộ Trong Hệ Thống Khí Tươi
Để toàn bộ hệ thống thông gió cấp khí tươi vận hành kín khít, không ồn và đạt chuẩn chất lượng không khí trong nhà (IAQ), DNA HVAC cung ứng đồng bộ hệ sinh thái vật tư chính hãng:
Ống gió HDPE D75:Tuyến ống nhánh kháng khuẩn âm trần giấu gọn cho phòng ngủ.
Ống gió HDPE D110:Tuyến ống cấp khí tươi lưu lượng lớn cho không gian phòng khách.
Đầu nối mềm D75 / D110:Khớp nối giảm chấn chống rung giữa ống gió và cửa gió âm viền.
Hộp chia gió (Plenum Box):Hộp phân phối đa cổng chia luồng khí từ trục chính ra các nhánh.
Máy cấp khí tươi thu hồi nhiệt:Thiết bị trung tâm lọc bụi PM2.5 và thu hồi nhiệt ERV/HRV.
Van điều chỉnh lưu lượng:Cân bằng áp suất gió chính xác cho từng phòng chức năng.
Các Câu Hỏi Thường Gặp (FAQs)
Q: Cửa gió âm viền là gì?
A: Là kiểu cửa gió được thiết kế chuyên biệt để phần khung viền mép chìm ẩn hoàn toàn vào kết cấu trần thạch cao, giúp mặt trần sau khi hoàn thiện sơn bả phẳng phiu và liền mạch hơn.
Q: Cửa gió D75 và D110 âm viền khác nhau thế nào?
A: Khác nhau ở đường kính kết nối ống dẫn và lưu lượng gió đáp ứng. Quy cách D75 dùng cho phòng ngủ cá nhân (lưu lượng dưới 50 m³/h), còn D110 dùng cho phòng khách hoặc các tuyến cần cấp lưu lượng lớn hơn (80 – 150 m³/h).
Q: Cửa gió âm viền có đẹp hơn cửa gió nổi thường không?
A: Đẹp và tinh tế hơn rất nhiều. Sản phẩm loại bỏ hoàn toàn phần gờ nhựa nổi, đem lại sự đồng bộ và đẳng cấp cho toàn bộ mặt trần thạch cao của các công trình hiện đại.
Q: Có lắp được cửa gió âm viền trên trần thạch cao chìm không?
A: Có. Trần thạch cao chìm là loại trần lý tưởng nhất để thực hiện công đoạn dán lưới, bả ma-tít và xử lý phần âm viền sắc nét, phẳng phiu.
Q: Có cần lắp đặt cửa gió âm viền trước khi hoàn thiện sơn trần không?
A: Bắt buộc. Phần đế âm phải được định vị và liên kết vào hệ khung xương trần trước khi thợ thạch cao tiến hành bả mối nối và sơn hoàn thiện mặt trần.
