PANASONIC ERV • WIRED CONTROLLER • SLIM & STANDARD AC SERIES
Panasonic FY-EB90S1 – Điều Khiển Có Dây Gắn Tường Cho Máy ERV Thu Hồi Nhiệt
Bộ điều khiển từ xa có dây gắn tường chính hãng Panasonic: Thiết kế chuyên dụng vận hành đồng bộ 7 model máy cấp khí tươi thu hồi nhiệt ERV động cơ AC (Slim Series & Standard Series), kích thước vuông vắn 116 × 120 × 40 mm và công suất siêu tiết kiệm 3.4W.
Mã sản phẩm: FY-EB90S1
Nguồn điện & Công suất: 220V/50Hz • 3.4W
Kích thước: 116 × 120 × 40 mm
Tương thích: 7 Model ERV Panasonic AC
Panasonic FY-EB90S1 là bộ điều khiển từ xa có dây (Wired Remote Controller) chuyên dụng gắn tường, được thương hiệu Panasonic thiết kế chuẩn mực để kết nối và vận hành hệ sinh thái máy cấp khí tươi thu hồi nhiệt Panasonic (ERV) sử dụng khối động cơ xoay chiều AC. Đối với các công trình căn hộ chung cư trần thấp, nhà phố hiện đại, biệt thự hay văn phòng làm việc sử dụng dòng ERV Slim Series và Standard Series, bảng điều khiển FY-EB90S1 là mắt xích trung tâm bảo đảm toàn bộ hệ thống lưu thông khí tươi vận hành chính xác và ổn định.
Để tránh những nhầm lẫn phổ biến khi lập dự toán bóc tách khối lượng (BOQ), kỹ sư cơ điện DNA HVAC xin làm rõ bản chất kỹ thuật: FY-EB90S1 không phải là máy cấp khí tươi, không phải quạt hút mùi hay thiết bị lọc khí độc lập. Thiết bị đóng vai trò là giao diện điều khiển trung tâm, tiếp nhận lệnh từ người sử dụng (bật/tắt nguồn, chuyển đổi cấp lưu lượng gió, thiết lập hẹn giờ và cảnh báo bảo trì màng lọc) để truyền tín hiệu điều khiển trực tiếp qua đường dây tín hiệu về bo mạch máy ERV âm trần.
Thông Số Kỹ Thuật Bộ Điều Khiển Panasonic FY-EB90S1 (Chuẩn Catalogue)
* Bảng dữ liệu định mức kỹ thuật tiêu chuẩn trích xuất trực tiếp từ tài liệu Catalogue chính hãng Panasonic IAQ:
| Thông số kỹ thuật |
Giá trị định mức (Catalogue Panasonic) |
| Mã sản phẩm (Model) |
Panasonic FY-EB90S1 |
| Thương hiệu sản xuất |
Panasonic |
| Chủng loại thiết bị |
Bộ điều khiển từ xa có dây gắn tường (Wired Controller) |
| Nguồn điện hoạt động |
220V / 1 Pha / 50Hz |
| Công suất tiêu thụ điện |
3.4 W (Siêu tiết kiệm điện năng) |
| Kích thước (Rộng × Cao × Dày) |
116 × 120 × 40 mm |
| Phương thức lắp đặt |
Gắn nổi trên tường hoặc lắp âm hộp kỹ thuật |
| Dòng máy ERV tương thích |
Đồng bộ trọn vẹn dòng ERV Panasonic động cơ AC (Slim Series & Standard Series) |
FY-EB90S1 Dùng Cho Những Model Máy Panasonic Nào?
Theo tài liệu kỹ thuật đồng bộ từ nhà sản xuất, bộ điều khiển Panasonic FY-EB90S1 tương thích hoàn hảo và điều khiển độc lập cho toàn bộ 7 model máy thông gió thu hồi nhiệt động cơ AC được chia làm 2 phân nhóm chính:
📐 1. Nhóm ERV Thân Mỏng (Slim Series)
Thiết kế siêu mỏng tối ưu cho trần giả thấp, căn hộ chung cư, nhà phố hiện đại:
- FY-E15DZ1 – Lưu lượng danh định: 150 m³/h
- FY-E25DZ1 – Lưu lượng danh định: 250 m³/h
- FY-E35DZ1 – Lưu lượng danh định: 350 m³/h
- FY-E50DZ1 – Lưu lượng danh định: 500 m³/h

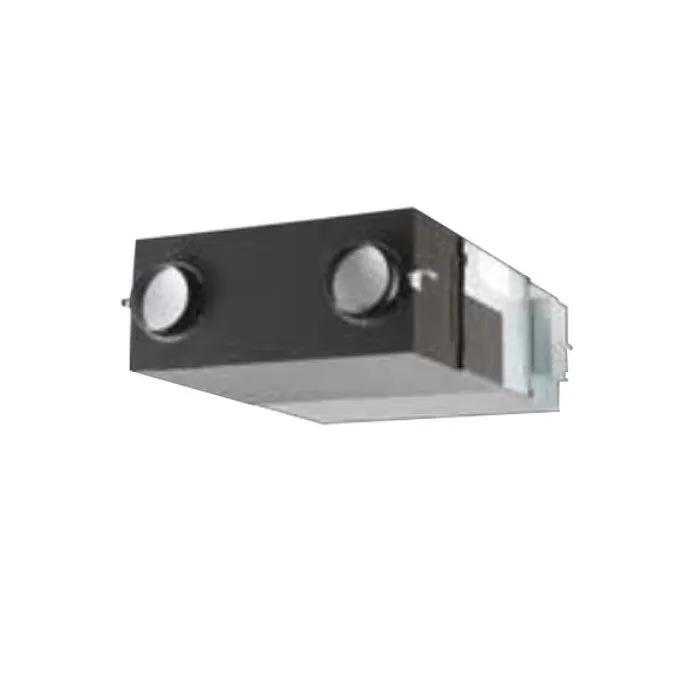

🏢 2. Nhóm ERV Tiêu Chuẩn (Standard Series)
Hệ thống cổng ống gió cấp/xả thẳng hàng, công suất lớn cho biệt thự, văn phòng, nhà hàng:
- FY-650ZDY8 – Lưu lượng danh định: 650 m³/h
- FY-800ZDY8 – Lưu lượng danh định: 800 m³/h
- FY-01KZDY8A – Lưu lượng danh định: 1.000 m³/h
| Mã Model Máy ERV |
Phân Dòng Sản Phẩm |
Lưu Lượng Gió Max |
Mã Điều Khiển Chuẩn |
| FY-E15DZ1 |
Slim Series |
150 m³/h |
FY-EB90S1 |
| FY-E25DZ1 |
Slim Series |
250 m³/h |
FY-EB90S1 |
| FY-E35DZ1 |
Slim Series |
350 m³/h |
FY-EB90S1 |
| FY-E50DZ1 |
Slim Series |
500 m³/h |
FY-EB90S1 |
| FY-650ZDY8 |
Standard Series |
650 m³/h |
FY-EB90S1 |
| FY-800ZDY8 |
Standard Series |
800 m³/h |
FY-EB90S1 |
| FY-01KZDY8A |
Standard Series |
1.000 m³/h |
FY-EB90S1 |
⚠️ CẢNH BÁO QUY CHUẨN XUẤT XƯỞNG TỪ CATALOGUE PANASONIC
Theo quy định đóng gói từ Panasonic Nhật Bản, bộ điều khiển FY-EB90S1 là thiết bị bán rời (Optional Accessory), không đóng gói sẵn mặc định trong thùng máy ERV. Khách hàng, chủ đầu tư và thợ cơ điện khi mua máy bắt buộc phải kiểm tra và đặt kèm mã FY-EB90S1 để hoàn thiện hệ thống điều khiển.
Vì sao DNA HVAC luôn ghi riêng FY-EB90S1 trong bảng dự toán BOQ: Nhằm tránh hiểu nhầm về phạm vi cung cấp (tránh lầm tưởng giá máy đã bao gồm điều khiển) và giúp các bên bóc tách minh bạch chi phí giữa thiết bị chính, phụ kiện điều khiển, vật tư ống gió và nhân công lắp đặt.
Vị Trí Lắp Đặt Bảng Điều Khiển FY-EB90S1 Chuẩn Thẩm Mỹ & Tiện Dụng
Với kích thước mặt vuông tiêu chuẩn 116 × 120 mm và độ sâu 40 mm, việc thi công gắn bảng điều khiển FY-EB90S1 nên tuân thủ các nguyên tắc thiết kế kỹ thuật sau:
- Vị trí ngang tầm mắt: Bố trí ở cao độ từ 1.2m – 1.4m so với sàn nhà hoàn thiện, đặt cạnh cụm công tắc chiếu sáng hoặc bảng điều khiển điều hòa không khí để tạo sự đồng bộ thẩm mỹ.
- Khu vực quản lý trung tâm: Lắp đặt tại phòng khách, hành lang sinh hoạt chung hoặc phòng làm việc chính giúp các thành viên dễ dàng theo dõi và thao tác chuyển chế độ.
- Đảm bảo môi trường khô ráo: Tuyệt đối không lắp đặt tại khu vực ẩm ướt như trong phòng tắm, phòng giặt hoặc nơi có ánh nắng mặt trời gắt chiếu trực diện.
- Luồn ống gen bảo vệ dây tín hiệu: Toàn bộ tuyến dây tín hiệu kết nối từ máy ERV âm trần về bảng điều khiển bắt buộc phải luồn trong ống gen PVC hoặc ống ruột gà chống côn trùng, chuột bọ cắn đứt.
SƠ ĐỒ NGUYÊN LÝ KẾT NỐI HỆ THỐNG ERV PANASONIC CÙNG FY-EB90S1
┌─────────────────────────────────────────┐
│ BỘ ĐIỀU KHIỂN PANASONIC FY-EB90S1 │
│ (Gắn tường – Nguồn 220V/50Hz) │
└────────────────────┬────────────────────┘
│
[ DÂY TÍN HIỆU CÓ DÂY ]
│
▼
┌─────────────────────────────────────────┐
│ MÁY CẤP KHÍ TƯƠI ERV PANASONIC │
│ (Âm trần – Động cơ AC Slim/Standard) │
└────────────────────┬────────────────────┘
│
┌─────────────────────────┴─────────────────────────┐
│ │
(OA) Gió tươi ngoài trời ──► [ LÕI ERV ] ──► (SA) Gió cấp vào phòng
(RA) Gió hồi trong phòng ──► [ THU NHIỆT ] ──► (EA) Gió xả ra ngoài
* Nguyên lý vận hành: FY-EB90S1 đóng vai trò trung tâm điều phối thao tác người dùng, toàn bộ chu trình lọc bụi, cấp khí, xả khí và thu hồi nhiệt Enthalpy diễn ra hoàn toàn khép kín bên trong thân máy ERV âm trần.
⚠️ LƯU Ý KỸ THUẬT VỀ TÍNH NĂNG WI-FI & APP ĐIỆN THOẠI
Catalogue Panasonic IAQ chính thức xác nhận: FY-EB90S1 là bộ điều khiển từ xa có dây chuẩn cơ điện. Thiết bị không tích hợp sẵn kết nối Wi-Fi, Bluetooth hay ứng dụng di động (App Tuya/Smart Life) mặc định. Khách hàng và các đơn vị thiết kế cần lưu ý thông tin kỹ thuật này để tránh các quảng cáo sai lệch trên thị trường.
So Sánh Bộ Điều Khiển FY-EB90S1 Và FV-SWGR1
* Bảng đối chiếu kỹ thuật giúp phân biệt chính xác dòng điều khiển theo hệ động cơ của máy ERV Panasonic:
| Tiêu Chí Kỹ Thuật |
Model FY-EB90S1 (Model này) |
Model FV-SWGR1 |
| Dòng máy ERV tương thích |
Dòng ERV AC (Slim & Standard Series) |
Dòng ERV DC Series cao cấp |
| Hệ thống động cơ |
Động cơ xoay chiều AC |
Động cơ DC biến tần |
| Màn hình hiển thị |
Điều khiển có dây tiêu chuẩn trực quan |
Màn hình tinh thể lỏng LCD sắc nét |
| Cổng RS485 & Kết nối BMS |
Không hỗ trợ |
Tích hợp sẵn RS485 kết nối BMS tòa nhà |
| Các model máy đi cùng |
FY-E15DZ1 đến FY-01KZDY8A |
FV-80ZY1, FV-1KZY1, FV-1HZY1, FV-2KZY1 |
4 Bước Chọn Đúng Bộ Điều Khiển Cho Máy ERV Panasonic
BƯỚC 1: XÁC ĐỊNH MODEL
Kiểm tra tem thông số trên thân máy ERV đang hoặc dự kiến lắp đặt trong dự án.
BƯỚC 2: PHÂN LOẠI ĐỘNG CƠ
Xác định máy thuộc hệ động cơ AC (mã bắt đầu bằng FY) hay động cơ DC (mã bắt đầu bằng FV).
BƯỚC 3: ĐỐI CHIẾU CATALOGUE
Đối chiếu bảng tương thích chính hãng để chọn chuẩn xác mã điều khiển FY-EB90S1.
BƯỚC 4: BÁO GIÁ ĐÚNG MÃ
Lên dự toán bóc tách chính xác mã linh kiện, đảm bảo đồng bộ 100% khi kỹ thuật đấu nối.
Một Hệ Thống ERV Panasonic Hoàn Chỉnh Cùng FY-EB90S1 Gồm Những Gì?
✔️ Máy ERV Panasonic AC tương thích (150 – 1.000 m³/h)
✔️ Bộ điều khiển có dây Panasonic FY-EB90S1
✔️ Dây tín hiệu điều khiển bọc gen PVC chống nhiễu
✔️ Nguồn điện vận hành 220V / 1 Pha / 50Hz
✔️ Tuyến ống gió cấp khí sạch (SA) & Hút khí hồi (RA)
✔️ Tuyến ống gió ngoài trời (OA lấy khí & EA thải khí)
✔️ Lớp bảo ôn cách nhiệt chống đọng sương chuyên dụng
✔️ Hệ thống van gió một chiều (NRD) hoặc van dập lửa (VCD)
✔️ Miệng gió khuếch tán cấp & hút gió thẩm mỹ trên trần
✔️ Hộp tiêu âm giảm ồn & Hộp lọc tinh lọc bụi PM2.5 (tùy chọn)
Báo Giá & Cung Cấp Bộ Điều Khiển Panasonic FY-EB90S1 Chính Hãng Tại DNA HVAC
Cơ Điện Lạnh DNA (DNA HVAC) là đối tác kỹ thuật uy tín trong phân phối, tích hợp và thi công hệ thống thông gió thu hồi nhiệt Panasonic ERV AC tại Việt Nam:
- Cung cấp lẻ bộ điều khiển Panasonic FY-EB90S1 chính hãng 100%, mới nguyên hộp, đầy đủ chứng chỉ xuất xứ và chất lượng (CO/CQ).
- Báo giá trọn bộ hệ thống máy ERV Panasonic (Slim & Standard Series) + bộ điều khiển FY-EB90S1 + vật tư ống gió và phụ kiện theo hồ sơ thiết kế bản vẽ dự án.
- Cung cấp trọn bộ tài liệu kỹ thuật phục vụ thi công và nghiệm thu: Catalogue Panasonic IAQ, bản vẽ kích thước 116 × 120 × 40 mm, sơ đồ mạch đấu nối dây tín hiệu và cẩm nang hướng dẫn sử dụng (Manual).
- Chính sách bảo hành chính ngạch Panasonic, hỗ trợ kỹ thuật tận tâm và xuất hóa đơn VAT đầy đủ theo quy định.
👉 Quý khách chỉ cần gửi model máy ERV đang sử dụng hoặc bản vẽ thiết kế cơ điện để nhận báo giá chiết khấu ưu đãi nhất ngay hôm nay!
Các Câu Hỏi Thường Gặp (FAQs)
Q: Panasonic FY-EB90S1 là gì?
A: Là bộ điều khiển từ xa có dây chuyên dụng gắn tường dành cho các model máy cấp khí tươi thu hồi nhiệt (ERV) Panasonic sử dụng động cơ xoay chiều AC.
Q: FY-EB90S1 dùng điện áp bao nhiêu và công suất thế nào?
A: Thiết bị sử dụng nguồn điện 220V / 1 Pha / 50Hz, công suất tiêu thụ định mức rất tiết kiệm chỉ 3.4W.
Q: Kích thước của bộ điều khiển FY-EB90S1 là bao nhiêu?
A: Kích thước tiêu chuẩn của mặt điều khiển là 116 × 120 × 40 mm (Rộng × Cao × Dày).
Q: FY-EB90S1 có tương thích với các model FY-E15DZ1, FY-E25DZ1, FY-E35DZ1, FY-E50DZ1 không?
A: Có. Thiết bị tương thích 100% với toàn bộ dòng ERV Slim Series thân mỏng của Panasonic.
Q: FY-EB90S1 có tương thích với các model FY-650ZDY8, FY-800ZDY8, FY-01KZDY8A không?
A: Có. Thiết bị tương thích 100% với toàn bộ dòng ERV Standard Series động cơ AC.
Q: Điều khiển FY-EB90S1 có đi kèm sẵn trong thùng máy ERV không?
A: Không. Theo quy chuẩn đóng gói xuất xưởng của Panasonic, bộ điều khiển là linh kiện bán rời (Optional Accessory).
Q: FY-EB90S1 có điều khiển qua Wi-Fi hay App điện thoại không?
A: Không. Catalogue Panasonic IAQ xác nhận FY-EB90S1 là bộ điều khiển có dây tiêu chuẩn cơ điện, không tích hợp sẵn Wi-Fi để kết nối App điện thoại mặc định.
TƯ VẤN – CUNG CẤP & THI CÔNG BỘ ĐIỀU KHIỂN PANASONIC ERV CHÍNH HÃNG
CÔNG TY TNHH THƯƠNG MẠI & DỊCH VỤ CƠ ĐIỆN LẠNH DƯƠNG NGỌC ANH (DNA HVAC)
Quý khách cần tư vấn kỹ thuật chuyên sâu, đặt mua bộ điều khiển hoặc nhận báo giá trọn gói hệ thống máy ERV Panasonic chính hãng? Hãy liên hệ ngay với DNA HVAC qua Hotline/Zalo hôm nay để được hỗ trợ chu đáo nhất!
📍 THÔNG TIN ĐẶT HÀNG & TƯ VẤN KỸ THUẬT
• Địa chỉ: SN 19, Đường số 9, Tân Hưng, TP. Hồ Chí Minh
• Hotline: 099 666 1909
✨ DNA HVAC – Tổng thầu cơ điện lạnh & giải pháp vi khí hậu hoàn hảo cho không gian sống hiện đại!
